【Arduino入門教學】電阻色碼判讀懶人包：四色環與五色環對照表、記憶口訣與常用電阻對照

前言：什麼是電阻色碼（Resistor Color Code）？

在進行 Arduino 或電子電路實作時，電阻器（Resistor） 是用來限制電流、保護 LED 或作為下拉/上拉電阻（Pull-down / Pull-up Resistor）不可或缺的元件。

由於傳統碳膜電阻或金屬膜電阻體積微小，無法直接印上文字數字，因此國際電子工業界統一採用 「電阻色環（色碼）」 來標示阻值與誤差百分比。學會看懂電阻色碼，是邁向創客與電子工程的第一步！

一、 超實用！電阻色碼記憶口訣與數值對照表

色碼由 0 到 9 共有 10 種代表數字的顏色，搭配金、銀兩色代表誤差或小數點倍率。

🎨 顏色與數字記憶口訣

黑 0、棕 1、紅 2、橙 3、黃 4、綠 5、藍 6、紫 7、灰 8、白 9

(金：誤差 ±5% / 乘 0.1，銀：誤差 ±10% / 乘 0.01)

📊 電阻色碼完整對照表

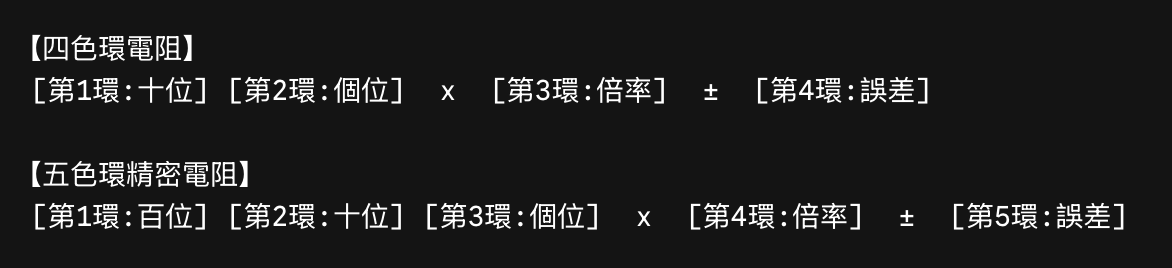

二、 四色環與五色環電阻判讀公式

💡 判讀方向技巧：

拿到電阻時，請先尋找距離邊緣較遠或顏色為金色/銀色的那一環，將那一環放在最右邊（代表誤差），從最左邊開始向右讀取。

1. 四色環電阻 (4-Ring Resistor)

常見於一般的碳膜電阻（通常背景底色為黃褐色或米黃色）：

• 第 1 環： 第一位有效數字

• 第 2 環： 第二位有效數字

• 第 3 環： 10 的冪數（倍率）

• 第 4 環： 誤差百分比（通常為金色 ±5%）

實例演練： 【紅 – 紫 – 棕 – 金】

• 第 1 環 (紅) $=2$

• 第 2 環 (紫) $=7$

• 第 3 環 (棕) =×101=10

• 第 4 環 (金) $=\pm 5\%$

  $\to$ 阻值 $=27\times 10=270\Omega (\pm 5\%)$

2. 五色環精密電阻 (5-Ring Resistor)

常見於高精度的金屬膜電阻（通常背景底色為藍色）：

• 第 1 環： 第一位有效數字

• 第 2 環： 第二位有效數字

• 第 3 環： 第三位有效數字

• 第 4 環： 10 的冪數（倍率）

• 第 5 環： 誤差百分比（通常為棕色 ±1%）

實例演練： 【棕 – 黑 – 黑 – 紅 – 棕】

• 第 1 環 (棕) $=1$

• 第 2 環 (黑) $=0$

• 第 3 環 (黑) $=0$

• 第 4 環 (紅) =×102=100

• 第 5 環 (棕) $=\pm 1\%$

  $\to$ 阻值 $=100\times 100=10,000\Omega =10\text{k}\Omega (\pm 1\%)$

三、 Arduino 實作最常使用的電阻速查表

在玩 Arduino 專案時，您最常拿到的幾種電阻組合如下，可以直接對照使用：

[220歐姆電阻]

[1K歐姆電阻]

[10K歐姆電阻]

四、 常見問題與除錯技巧 (FAQ)

Q1: 電阻兩端看起來都差不多，要怎麼分左右邊？

解答：

1. 看金色/銀色： 看到金色或銀色，那一定是最後一環（誤差），放在最右邊。

2. 看環間距離： 第一環到第二環、第三環之間的間隔比較緊密，而最後一環（誤差環）與前一環的間隔會稍微寬一點點。

3. 用萬用電量（三用電錶）量測： 如果顏色太模糊難辨，最保險的方法是直接將萬用表切換至電阻檔（$\Omega$）測量！

Q2: 為什麼我算出來的阻值在市面上買不到？

解答： 電阻製造商採用的不是任意數值，而是符合國際標準（如 E12 或 E24 系列）的標稱阻值。例如常用的 220Ω、330Ω、1kΩ、10kΩ 等，都是 E24 系列中的標準值。
