前言：什麼是 RGB LED？
在 Arduino 創客專案中，RGB LED（三原色發光二極體） 是製作氛圍燈、情境燈或設備狀態指示燈最常用的元件之一。
與一般只能發出單一顏色（如紅光或綠光）的 LED 不同，RGB LED 將 紅（Red）、綠（Green）、藍（Blue）三種顏色的發光晶片整合在同一個封裝內。透過控制這三種原色光的亮度比例，就能組合出超過 1,600 萬種色彩！
一、 RGB LED 工作原理與腳位定義

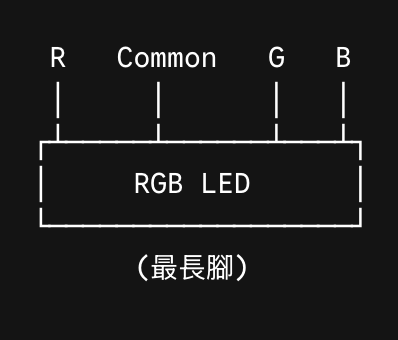

RGB LED 通常帶有 4 支引腳，其中包含 3 支色彩控制腳與 1 支公共端引腳：
R 腳（Red）： 控制紅光亮度。
G 腳（Green）： 控制綠光亮度。
B 腳（Blue）： 控制藍光亮度。
公共端（Common Pin）： 4 支腳中最長的引腳。
共陰極（Common Cathode）與 共陽極（Common Anode）差異
購買或實作 RGB LED 時，必須先辨識其公共端類型：
共陰極 RGB LED（Common Cathode）：
公共端（最長腳）： 接 GND（接地）。
控制方式： 當控制腳給 高電位（HIGH / PWM 輸出 255） 時，對應的顏色的晶片會點亮。
共陽極 RGB LED（Common Anode）：
公共端（最長腳）： 接 5V（電源正極）。
控制方式： 當控制腳給 低電位（LOW / PWM 輸出 0） 時，對應顏色的晶片才會點亮（邏輯反向）。
💡 本範例以教學最常見的 共陰極 RGB LED 進行接線與程式實作示範。
二、 什麼是 PWM 脈衝寬度調製？如何混色？
Arduino 的數位腳位通常只能輸出 HIGH(5V) 或 LOW(0V)，若要讓 RGB LED 顯示紅、綠、藍以外的中間色（例如粉紅色、黃色、青色），就必須透過 PWM（Pulse Width Modulation） 技術調控電壓強度。
Arduino Uno 板上標有 波浪符號
~的腳位（如 Pin 3, 5, 6, 9, 10, 11）支援 PWM 輸出。使用
analogWrite(pin, value)函式，傳入 0 到 255 的數值，即可調控發光亮度：0：完全熄滅（0V）255：最高亮度（5V）128：中等亮度（約 2.5V）
三、 實驗材料與電路接線圖
⚠️ 重要提示： RGB LED 內部為三個獨立的 LED 晶片，切勿直接將控制腳接上 Arduino 數位腳位，否則會過載燒毀。必須在 R、G、B 三個控制腳上分別串聯 220Ω 限流電阻。
🛠️ 所需材料清單
Arduino Uno R3 開發板 × 1
4 腳共陰極 RGB LED × 1
220Ω 直插電阻 × 3（紅、綠、藍控制腳各一顆）
實驗麵包板 × 1
麵包板跳線（杜邦線） × 若干
USB 數據傳輸線 × 1
🛍️ 還沒有硬體材料嗎？ 推薦購買：米羅科技 – Arduino 程式學習爆款套件組（一次購足所有基礎感測器與模組）
🔌 引腳接線對照表 (Pin Mapping)
四、 Arduino RGB LED 隨機全彩混色程式範例
本範例程式透過 random(0, 256) 隨機生成紅、綠、藍三色的 PWM 數值，讓 RGB LED 每隔 1 秒變換一次絢麗色彩。
💻 完整程式碼
/*
* 【Arduino入門教學】第17篇：RGB LED 全彩燈光控制
* 發佈單位：米羅科技文創學院
* 說明：使用 Arduino PWM 腳位 (9, 10, 11) 控制共陰極 RGB LED 隨機變幻色彩
*/
// 定義 RGB LED 連接的 PWM 腳位
#define LEDR 11 // 紅光控制腳 (PWM)
#define LEDG 10 // 綠光控制腳 (PWM)
#define LEDB 9 // 藍光控制腳 (PWM)
void setup() {
// 設定 PWM 腳位為輸出模式
pinMode(LEDR, OUTPUT);
pinMode(LEDG, OUTPUT);
pinMode(LEDB, OUTPUT);
}
// 建立變數儲存三原色亮度值 (0~255)
int r = 0;
int g = 0;
int b = 0;
void loop() {
// 取得 0~255 之間的隨機 PWM 數值
r = random(0, 256);
g = random(0, 256);
b = random(0, 256);
// 透過 analogWrite 輸出 PWM 訊號至 RGB LED
analogWrite(LEDR, r);
analogWrite(LEDG, g);
analogWrite(LEDB, b);
// 停頓 1000 毫秒（1秒）後變換下一種色彩
delay(1000);
}
五、 程式邏輯與實作調效說明
random(min, max)函式：random(0, 256)會隨機產生包含0至255的整數。analogWrite(pin, value)應用： 此函式在指定的 PWM 腳位產生對應占空比（Duty Cycle）的方波，達成調光目的。共陽極 RGB LED 程式改寫： 若您使用的是共陽極 RGB LED，只需將輸出值改為反相
255 - 數值（即analogWrite(LEDR, 255 - r);），公共端改接 5V 即可！
六、 常見問題與除錯 (FAQ)
Q1: 為什麼 RGB LED 顯示的顏色與程式設定有偏差（例如紅光太亮、藍光偏暗）？
解答： 因為紅光、綠光、藍光二極體的導通電壓（Forward Voltage, ）不同。一般紅光 較低（約 2.0V），綠光與藍光較高（約 3.0V~3.2V）。若全使用 220Ω 電阻，紅光會相對較亮。欲精確對色，可嘗試為紅光腳位接稍微大一點的電阻（如 330Ω）。
Q2: 上傳程式後 RGB LED 完全不亮或某個顏色不工作？
解答：
請檢查最長腳位（公共端）接的是 GND（共陰極）還是 5V（共陽極）。
確認腳位是否連接在帶有波浪符號
~的 PWM 腳位上。
