一、 實驗說明：VS1838B 紅外線接收器原理介紹
在 Arduino 家電控制與遙控專題中，VS1838B 紅外線接收器（IR Receiver） 是最常見且便宜好用的感測模組。
核心技術與運作原理
-
38kHz 載波頻率： 大多數紅外線遙控器（如電視遙控器、冷氣遙控器）都是以 38kHz 頻率調變紅外線光波。VS1838B 內部整合了紅外線感光元件、放大器與 38kHz 帶通濾波器（Bandpass Filter），能有效過濾環境雜光（如日光燈、陽光）。
-
數位訊號解碼： 當接收到紅外線遙控訊號時，VS1838B 會解調出原始的數位波形，並經由 OUT 腳位輸出給 Arduino 進行訊號解碼。

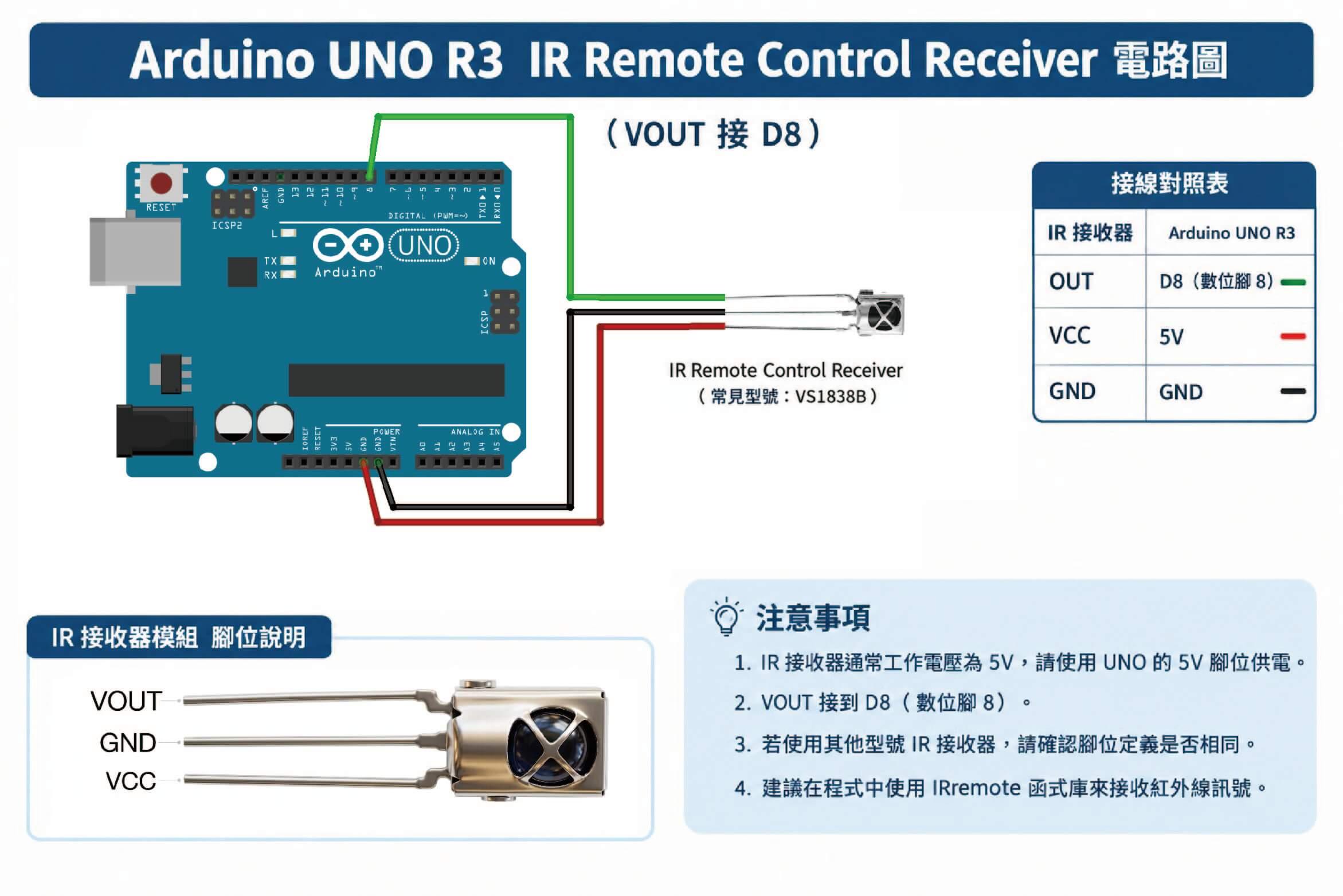

二、 實驗所需材料與電路接線圖 (Hardware Setup)
請依照下表將 VS1838B 紅外線接收器連接至 Arduino Uno。
⚠️ 注意事項： VS1838B 感應頭突起面向自己時，腳位順序由左至右分別為 OUT、GND、VCC，請務必確認接線方向，避免反接導致模組損壞。
???? 準備材料
-
Arduino Uno R3 開發板 x 1
-
VS1838B 紅外線接收器模組 x 1
-
紅外線遙控器（如 NEC 協定遙控器） x 1
-
杜邦線 若干
????️ 準備好你的硬體工具了嗎？ 推薦選購：米羅科技 – Arduino 程式學習爆款套件組（包含豐富驅動專案模組）
⚡ 腳位對接說明 (Pin Mapping)
| VS1838B 腳位 | 功能說明 | Arduino Uno 對應引腳 |
|---|---|---|
| OUT (Signal) | 紅外線訊號輸出腳位 | D8 |
| GND | 電源接地 | GND |
| VCC | 電源正極 (5V) | 5V |
三、 必備函式庫安裝步驟
編譯程式碼前，請先透過 Arduino IDE 的程式庫管理員安裝最新版的 IRremote 函式庫：
-
開啟 Arduino IDE。
-
點擊選單列的
草稿碼 (Sketch)匯入程式庫 (Include Library)管理程式庫 (Manage Libraries...)。 -
搜尋 IRremote 並點擊安裝（建議安裝最新版本）
四、 程式碼實作範例
???? 完整範例程式碼：讀取遙控器 HEX 解碼訊號
本範例使用 IRremote 函式庫將 VS1838B OUT 接至 Digital Pin 8。每當按壓遙控器按鈕時，將會在序列埠監視器（Serial Monitor）印出對應的 16 進位 (HEX) 碼。
#include <Arduino.h>
#include <IRremote.hpp> // 導入 IRremote 函式庫
const int IR_RECEIVE_PIN = 8; // 定義紅外線接收器的 Vout 連接至 Digital Pin 8
void setup() {
Serial.begin(9600);
// 初始化紅外線接收器，並啟用板載 LED 閃爍提示（接收到訊號時會閃爍）
IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);
Serial.println("紅外線接收器初始化完成，等待遙控器訊號...");
}
void loop() {
// 檢查是否接收到紅外線訊號
if (IrReceiver.decode()) {
// 於序列埠監視器印出解碼後的 16 進位數值 (Hex Value)
Serial.print("收到紅外線碼 (HEX): 0x");
Serial.println(IrReceiver.decodedIRData.decodedRawData, HEX);
// 繼續接收下一個訊號
IrReceiver.resume();
}
}
五、 常見問題與除錯 (FAQ)
Q1：長按遙控器按鈕時，為什麼序列埠會印出
0x0或不相同的數值？
解答： 許多紅外線遙控協定（例如 NEC 協定）在長按按鍵時會傳送「重複碼 (Repeat Code)」，在
decodedRawData中可能會顯示為0x0。如果需要處理持續按下的動作，可以透過IrReceiver.decodedIRData.flags來判斷是否為重複訊號。
Q2：按遙控器時 Arduino 板載 LED 沒有閃爍，且序列埠沒反應？
解答：
請確認 VS1838B 的 VCC、GND 與 OUT (Pin 8) 沒有接反。
檢查遙控器電池是否有電，或嘗試使用手機鏡頭對準遙控器發射端按壓，觀察是否有紫紅光閃爍（確認遙控器正常發射）。
